家庭智能化裝修弱電布線施工規范及常見問題

發布時間：2018-1-16 19:25:36

瀏覽次數：次

分享到：

家庭智能化裝修弱電布線施工規范及常見問題

電路改造是家庭裝修中非常重要的環節，電路布線是否合理影響著家庭用電的安全。電路改造主要包括強電和弱電布線，隨著智能化的普及，弱電布線施工越來越重要。本文為大家分享弱電布線施工的注意事項、施工流程及常見問題。
一、弱電基本知識

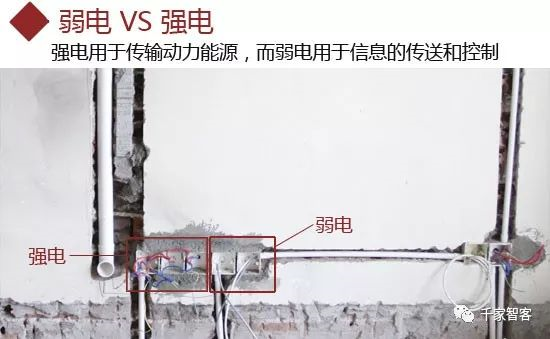

1、弱電VS強電

弱電與強電的區別主要是用途的不同。強電用于傳輸動力能源，即電力。強電的特點是電壓高、電流大、功率大、頻率低，對人的傷害性較大；
弱電用于信息的傳送和控制。弱電的特點是電壓低、電流小、功率小、頻率低，不足以對人造成致命傷害。
家中的空調線、照明線、插座線等屬于強電線路，而電話線、電視線、網線等則屬于弱電線路。
2、家居弱電系統
高檔別墅等的裝修可能帶有監控系統、智能安防系統等。而普通人家的弱電裝修一般就涉及電話、電視、局域網以及家庭影院這四大系統。

二、弱電施工規范
弱電傳輸?shù)氖切畔ⅲ绻艿礁蓴_，家中的電話、電視等就會因信號不好而影響功能使用。如何盡量減少干擾的發生呢？這就需要在弱電施工時做好防護了。
1、強弱電線路需分開布線

電路改造時一大禁忌，就是施工隊為了施工方便，將所有線路收納到一起。這樣做的后果是線路之間會受到干擾，導致信號不穩定，而且還會留下火災隱患。因此在電路改造的時候，強弱電應該分開走線，嚴禁強弱電共用一管和一個底盒，強電線路平行間距不能低于30cm，最好是50cm，交叉必須成直角。

弱電所穿線管應采用鋼管或硬質PVC管，PVC管價格相對便宜，比較常用，但是對信號屏蔽效果沒有銅管好。因此，如果所步線路存在局部干擾源，且不能滿足最小凈距離要求時，應該采用鋼管作為穿線管。
2、不同弱電線之間需分開走管

為避免信號干擾，網線、電話線、有線電視線等弱電在電路施工中要單獨穿管，不可穿在同一管內。
3、先布管再走線

弱電施工和強電一樣，在施工時應該先安裝管路，然后再穿線，這樣就可以避免將來進行換線時，出現線無法抽動的現象。
4、避免同一管內線路過多

敷設時應視管內所穿導線數量的多少而變化，同一管內，不宜超過四根，禁止導線將管內空間全部占滿。直線管的管徑利用率應為50%~60%，彎管的管徑利用率應為40%~50%。
5、避免走折斷式直角彎
走線的時候注意線管不要直接折斷式的轉直角，這樣很容易造成線穿不過去，且對信號影響也很大，最好用大彎連接。
三、弱電施工流程
總的來說，弱電布線的重點在于設計布局，而安裝一般與強電一起進行，安裝的流程也基本一致，即按照定位、開槽、布線等步驟進行。
1、建議配置弱電箱集中管理

目前家裝中強電一般通過配電箱解決集中控制和管理問題，而大部分的人家的弱電卻缺乏統一的管理。隨著弱電需求的增加，弱電線路將會日益龐雜，因此有必要對弱電也進行集中的管理。業主可以安裝一個與強電箱類似的弱電箱來對居室內的電話、傳真、電腦、電視機、安防監控設備以及其他網絡信息家電的線路進行集中的管理和維護。
弱電箱的安裝

家裝弱電箱的一般大小為320X260mm，但隨著弱電產品和用途的增減，建議業主根據自家需求選用合適大小的弱電箱。弱電箱一般有明裝和暗裝兩種方法，明裝就是采用掛在墻壁或者放在角落里，暗裝則是將箱嵌入到墻體里，一般安裝在離地30cm左右，安裝需要考慮墻體厚度是否足夠承載箱體。
2、弱電布線方式：并聯

家庭弱電布線的絕大部分都是采用"星形拓樸布線"方式，即采用并聯方式，集中匯聚到弱電箱中實行集中管理。這是對過去"總線拓樸結構"的代替，并聯強調的是每條線路都是獨立的，能夠避免單點故障導致整個系統的癱瘓，也方便單條線路進行拓展。
3、確定線路終端點位

與強電施工一樣，弱電施工前，首先需要根據弱電布線設計圖紙，結合墻上的點位示意圖，用鉛筆、直尺或墨斗將各點位處的暗盒位置標注出來。除特殊要求外，暗盒的高度與原強電插座一致，背景音樂調音開關的高度應與原強電開關的高度一致。若有多個暗盒在一起，暗盒之間的距離至少為10mm。
4、確定走線并開槽
根據終端點位，確定開槽路線。確定走線時需遵循路線最短原則、不破壞原有強電原則以及不破壞防水原則。

根據弱電線的多少確定線管的數量，進而確定線槽的寬度；線槽的深度一般比線管直徑多5mm左右。用切割機沿著彈好的墨線在墻地面上切出線槽，線槽需要橫平豎直，大小均勻。
5、穿線封槽
所有弱電線必須穿管敷設，因此首先需要鋪裝線管，然后再穿線。然后安裝線盒，安裝面板等。最后封槽，注意封槽后的墻面、地面不得高于所在平面。安裝完成后記得清掃施工現場，清運垃圾。
四、弱電驗收注意事項
家裝電路改造完成之后，正規的裝修公司都會進行一次驗收，其中就包括弱電驗收。一般家裝公司的電工都有低壓電工操作證，對于強電施工規范是可以放心的，但是對弱電的施工可能并不專業，因此驗收的時候要特別注意弱電安裝是否正確。
1、檢查弱電箱

首先要檢查弱電箱，看線路分線是否明確，各功能模塊比較是否清晰。同時要特別注意弱電箱里面不能有裸露的強電，建議在弱電驗收的時候帶上一只電筆，避免工人將強電誤裝到弱電系統上。
2、檢查線路是否為"活線"

活線是指可以拉動的線，如果后期需要改裝，只要將線抽出來，線管則不用動，減少施工量。弱電驗收檢查時，可來回抽動露出的線路，應能靈活地抽動。
3、檢查走線是否規范

前面已經提過，弱電對電波非常敏感，抗干擾能力差，所以光靠護套線管保護還不能完全削減其與鄰近電波的反應。所以在鋪設電路時，弱電與強電、弱電與弱電之間如果水平間距過小，很容易造成日后信號互相干擾。驗收的時候注意檢查線管距離是否符合規定。
4、測試弱電連接是否正確

弱電驗收最重要的就是檢驗弱電連接是否正確，無斷路也無短路。網線和電話線測試的時候，需要用到網絡測試儀，根據儀器操作說明判斷線路是否連接正確；而有線電視線、音視頻線、音響線的測試需要用萬用表測試通斷；其他的弱電線路，則建議采用相應的專業儀表測試。
5、注意保存好竣工圖紙

弱電驗收的過程中，如果一些線路沒有標記用途的，可以要求工人給標記上。同時驗收完成之后，為防止施工過程中的對原設計圖紙進行了改動，需要要求設計師重新畫出最終設計布線圖，業主注意保存好，以便今后的保護與維修。
五、弱電施工常見的15個問題及對策
通訊、數據網絡、電視系統
1.橋架
缺陷：建筑單體橋架內線纜長度預留不夠，施工結束后，橋架蓋板蓋不起來。
原因分析：現場施工及管理不規范。
預防措施：線纜敷設時要充分考慮橋架內的長度余量，施工結束后橋架內線纜要梳理整齊，并蓋好橋架蓋板。
2.電信、網通管道
缺陷：電信、網通共用橋架，但橋架內沒做線架，導致各自線纜敷設時不能有效的分隔，造成線纜排放混亂，運行時易引起故障。
原因分析：設計不到位，施工時也沒有對橋架進行有效地分配，施工管理不規范。
預防措施：設計時要有線架，并做明確分配，施工時做好現場橋架分配的標識。
3.室內管道
缺陷：弱電室內穿線時，由于弱電預埋管路不通，出現利用強電預埋管路穿弱電線纜，強弱電線纜共用管路的情況，造成設備運行不正常，對設備不利。
原因分析：該現象屬于現場施工管理不當造成。
解決措施：管道預埋時要及時檢查施工質量，加強施工管理，整改疏通弱電管路，重新穿線。
4.弱電箱內接口的預留
缺陷：某工程戶內弱電箱僅考慮一只空箱體，箱內各功能模塊要另外購買安裝，增加了工程協調的工作量，影響了美觀和安裝質量。
原因分析：空的弱電箱采購時沒有仔細考慮以后功能模塊的尺寸及安裝方式。
預防措施：現場若需安裝空的弱電箱時，其尺寸一定要考慮能夠符合安裝標準的模塊；精裝修樓盤建議配置成品的弱電箱，其不但美觀而且合理，比較適宜。
5.成品保護
缺陷：施工過程中弱電箱安裝并穿線后，線纜裸露在箱體外，沒有進行保護。
原因分析：現場的施工管理不當。
解決措施：當穿線完成后，應做好標識，整理好線纜放入箱內并及時關閉各弱電箱門，增強成品保護和安全意識。
6.室外箱
缺陷：公共通訊及有線電視設施使用及管理混亂。
原因分析：設計時考慮不周，運行管理不善。
解決措施：設計時各子系統獨立設計，同時加強交付后的管理。
7、接線箱
缺陷：箱內設備安裝不規范，接線零亂，箱門關閉不嚴。
原因分析：施工和管理均不到位。
預防措施：嚴格按照規范進行施工整改，并加強日常運行的管理。
安全防范系統
8.透空圍墻對射裝置
缺陷：柵欄對射報警裝置裝在圍墻的外側，圍墻外側如是行人道，行人緊貼圍墻通行時常引起系統誤報警。
原因分析：周界若安裝紅外對射報警裝置，設計時未考慮行人、花草樹木等對系統使用的影響。
解決措施：若公寓周界安裝攝像機，則可對警情進行監測；若周界不裝攝像機時，柵欄對射報警裝置宜安裝在圍墻的內側和上側。內側可防止破壞圍墻侵入，上側可防止攀越，從而解決因正常行人或花草樹木擺動而產生的報警。
9.報警設備防區
缺陷：周界安裝紅外對射報警，防區距離遠大于50米，一旦有報警，很難確定報警的具體位置，給保安查巡帶來難度。
原因分析：周界紅外對射報警裝置防區距離設計時，未考慮保安對報警范圍的判斷。
解決措施：報警的防區距離不要超過50米，設置報警警示燈及手動復位裝置。
10.出門緊急按鈕
缺陷：單元門禁系統出門緊急按鈕沒有明顯標記或安裝位置隱蔽，給行人使用帶來不便。
原因分析：出門緊急按鈕的安裝位置及方式設計時考慮不周。
解決措施：出門緊急按鈕的安裝位置要便于用戶操作，且旁邊做好明顯的文字標識和言簡意賅的使用說明。
11.進戶門門磁
缺陷：戶內進戶門門磁管路未預埋到位。
原因分析：施工現場的管理和檢查工作不到位。
解決措施：合理做法管路應直接預埋到門框處。
背景音樂系統
12.室外音箱
缺陷：某小區在園區內住宅樓之間設置了背景音箱，平時播放背景音樂，給業主帶來了噪音。
原因分析：系統設計時室外音箱位置不合理。
解決措施：背景音樂室外位置設計時，原則上設置在人員能夠停留休息的公共場所內。
監控中心
13.值班室
缺陷：設備放置沒有很好的規劃，接線零亂，沒有線路標識，觀感不好，同時給設備維護帶來不便和困難。
原因分析：系統設計、施工管理和檢查工作均不到位，驗收后的整改也不到位。
解決措施：設備系統要按照規范進行設計，同時要規范施工做好標識，并加強施工管理及驗收后的復查工作。
弱電綜合管線設計
14.橋架與預埋管路的連通
缺陷：橋架與預埋管路的接口未做到位。
原因分析：系統設計及工程現場施工管理和檢查工作沒做到位。
解決措施：施工圖紙的評審工作要仔細，同時加強現場施工的管理工作，對準橋架與預埋管的接口，保證施工質量。
供電系統
15.弱電系統電源
缺陷：某小區可視對講及門禁系統設備就近采用市電供電，小區一旦停電，可視對講系統就停止工作，單元門鎖自動打開，給住戶的安全帶來隱患。
原因分析：系統的供電未考慮停電因素。
解決措施：可視對講單元門口機增加蓄電池來解決供電問題。弱電系統（除通訊、有線、網絡公共設備外）其他設備均須采用獨立的不間斷電源來供電，系統的供電方案要經過設計和評審。
